電源障害から貴方のPCを守る！オムロン「無停電電源装置（UPS）」特集
これからの季節、いつ遭遇するか分からないのが＜電源のトラブル＞
高度化するIT社会。不意に起こる停電やブレーカーダウン、落雷などの電源障害に対応する備え、
いわゆる「無停電電源装置（UPS）」に対する需要が年々高まっています。
起こってからでは遅い、電源異常による様々なトラブル！
ツクモ電機では、家庭およびSOHOコンピュータ、インターネット 環境に最適な「無停電電源装置（UPS）」をお薦めしています。 もしものための『UPS』、この機会に導入してみてはいかがでしょうか。

●電源トラブル一例

停電のせいで
3時間もかけたレポートが消えた！
電源異常による
ハードディスクの故障
落雷でルーターが破壊された。
などなど
このようなトラブルは「無停電電源装置（UPS）」の導入で防ぐことができます。


●UPSとは？
「Uninterruptible Power Supply」の略（日本語で無停電電源装置）であり、 バッテリを内蔵し、電源異常（停電）時に、コンピュータ等に電力を供給するための装置です
  • システムの異常停止によるハードウエア損傷
  • データの損失やファイルの破壊
  • 業務停止
  • 復旧作業の費用、時間の損失
などを未然に防止します。

●UPSの給電方式の違い

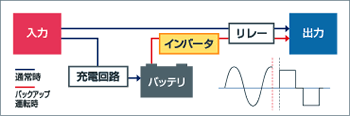

・常時商用給電方式
一般的な「UPS」はこの方式です。
比較的電源電圧の変動の少ない安定した商用電源環境でのOA機器の 保護に適しています。バックアップ運転時は矩形波出力なので、 誘導性負荷（コイル・モータなど）の保護には使用できません。
>>今回ご紹介するUPSは「常時商用給電方式」の商品です。

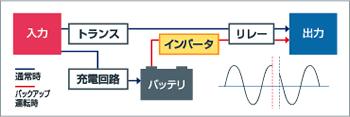

・サーバーやワークステーション向け→「ラインインタラクティブ方式」
常時商用給電方式が停電だけに対応するのに対して、 「電圧の異常」にも対応します。
電源電圧の変動が比較的大きい場所でのネットワークサーバや OA機器の保護に適しています。

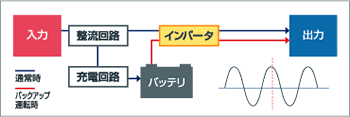

・更に高い信頼性を求める方は→「常時インバータ給電方式」
通常時・電源異常時とも、常にインバータ経由での給電を行います。 バックアップ運転への切替時間は発生しません（無瞬断）。 電源電圧の変化が激しい場所での使用や無瞬断入力を要する機器の保護に 適しています。ただし値段は非常に高価です。

●UPSの選び方

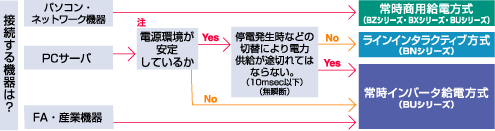

1.給電方式の決定
まずは、接続機器と電源環境を確認します。

2.容量の決定
コンセントに差し込むだけで消費電力を測定できる 「ワットチェッカー」という商品もございます。是非ご利用ください
サンワサプライ TAP-TST5
価格 ¥ -- (税込) 0 pt 詳細
接続機器の数（コンセント数）と電源容量を確認します。 接続機器全体のコンセント数、また電源容量をVA（ボルト・アンペア）、W（ワット）、の両方で確認します。
不明な場合は、お手持ちの接続機器の仕様書、マニュアルをご覧いただくか、メーカにお問合せください。

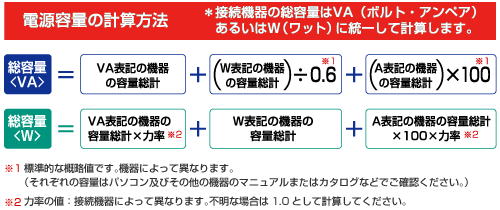

接続する機器の容量の合計（総容量）を算出してください。

3.無停電電源装置（UPS）の選択
Wの総和、VAの総和、両方よりも大きいUPSが候補になります。
例えば接続機器が、510W/290VAであったり、490VA/310Wの場合は、 500VA/300 Wの出力容量の無停電電源装置(UPS)は選択できず、その1ランク上の出力容量 の無停電電源装置（UPS）を選定する必要があります。
例）出力容量：500VA/300WのUPSとの接続を考えた場合
VAがUPSの容量を越えているため使えません WがUPSの容量を越えているため使えません 使えます

4.バックアップ時間の確認。

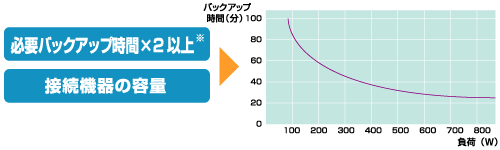

必要なバックアップ時間を決定してください。 決定した「バックアップ時間の2倍以上※」の時間と「接続機器の容量」を元 にバックアップ時間の目安表で問題ないか確認してください。

オムロン

POWLI BX35F

  • 運転方式：常時商用給電方式
  • コンセント数：3
  • 出力容量：350VA 210W
  • バッテリ動作時の出力波形：矩形波
  • バックアップ時間：5分以上
  • バッテリ交換：可（ホットスワップ対応）
  • 管理ソフトウェア：対応（添付）

Windows対応の「PowerAct Pro」、「UPSサービスドライバ」を標準添付。シャットダウンまでの時間が画面上で簡単に設定可能です。また、UPSの動作状態を監視/表示/記録することもできます。さらに、Mac対応自動シャットダウンソフト「UPS Power Manager」も標準添付。

上へ戻る

POWLI BX50F

  • 運転方式：常時商用給電方式
  • コンセント数：3
  • 出力容量：500VA 300W
  • バッテリ動作時の出力波形：矩形波
  • バックアップ時間：3.5分以上
  • バッテリ交換：可（ホットスワップ対応）
  • 管理ソフトウェア：対応（添付）

Windows対応の「PowerAct Pro」、「UPSサービスドライバ」を標準添付。シャットダウンまでの時間が画面上で簡単に設定可能です。また、UPSの動作状態を監視/表示/記録することもできます。さらに、Mac対応自動シャットダウンソフト「UPS Power Manager」も標準添付。

上へ戻る

APC

APC ES 725

  • 運転方式：常時商用給電方式
  • コンセント数：4（サージ保護のみ 4）
  • 出力容量：725VA 450W
  • バッテリ動作時の出力波形：矩形波
  • バッテリ交換：可、RBC17J
  • 管理ソフトウェア：対応（添付）

回線サージ保護ポート
側面に配置された回線サージ保護ポートを使用することで、電話、インターネット回線、10/100Base-TXとTVアンテナ回線から侵入するサージ、スパイクから保護。

上へ戻る

RS 900 電源バックアップ

  • 運転方式：ラインインタラクティブ方式
  • コンセント数：4（サージ保護のみ 3）
  • 出力容量：900VA 540W
  • バッテリ動作時の出力波形：矩形波
  • *1バックアップ時間：5分以上
  • バッテリ交換：可、RBC32J
  • 管理ソフトウェア：対応（添付）

中小規模ビジネス、家庭向けの大容量でかつ、自動電圧調整機能（AVR)が付いた電源バックアップソリューション（UPS)
*1 … 50%負荷時: 17.6 分 (270 W)
　　　100%負荷時: 5.3分 (540 W)

上へ戻る

BK350JP

  • 運転方式：常時商用給電方式
  • コンセント数：3（サージ保護のみ 3）
  • 出力容量：350VA 210W
  • バッテリ動作時の出力波形：矩形波
  • バッテリ交換：可、RBC2J
  • 管理ソフトウェア：対応（添付）

アナログ回線(電話・FAX・モデムなど)、ADSL、ISDN、10Base-T、100Base-Tx用回線サージ保護ポートを背面に配置し、家庭用電源コンセント以外に電話線などからも侵入するサージやスパイクから接続機器を保護

上へ戻る

SurgeArrest BE325-JP

  • 運転方式：常時商用給電方式
  • コンセント数：2（サージ保護のみ 2）
  • 出力容量：325VA 185W
  • バッテリ動作時の出力波形：矩形波
  • バッテリ交換：可、RBC47
  • 管理ソフトウェア：非対応

家庭におけるAV機器やインターネット環境に最適な、使い易くお手頃な電源バックアップです。

上へ戻る

デンセイ・ラムダ

DL3115-420JL HFP

  • 運転方式：常時商用給電方式
  • コンセント数：2
  • 出力容量：420VA 252W
  • バッテリ動作時の出力波形：矩形波
  • *1バックアップ時間：5分(定格100%、周囲温度25℃での満充電状態からのバックアップ時間(バッテリ新品時)です。)
  • バッテリ交換：可、3115RBM-500
  • 管理ソフトウェア：対応（添付）

切替時間:平均10ms(60Hz)、12ms(50Hz)
小型な装置サイズ、90度アングル形状プラグにより省スペース化に貢献 *1 … 定格100%、周囲温度25℃での満充電状態からのバックアップ時間(バッテリ新品時)です。

上へ戻る

DL3115-650JL HFP

  • 運転方式：常時商用給電方式
  • コンセント数：4
  • 出力容量：650VA 400W
  • バッテリ動作時の出力波形：矩形波
  • *1バックアップ時間：5分(定格100%、周囲温度25℃での満充電状態からのバックアップ時間(バッテリ新品時)です。)
  • バッテリ交換：可、3115RBM-650
  • 管理ソフトウェア：対応（添付）

切替時間:平均10ms(60Hz)、12ms(50Hz)
小型な装置サイズ、90度アングル形状プラグにより省スペース化に貢献 *1 … 定格100%、周囲温度25℃での満充電状態からのバックアップ時間(バッテリ新品時)です。

上へ戻る

DL5115-500JL HFP

  • 運転方式：ラインインタラクティブ方式
  • コンセント数：4
  • 出力容量：500VA 320W
  • バッテリ動作時の出力波形：正弦波
  • *1バックアップ時間：5分(定格100%、周囲温度25℃での満充電状態からのバックアップ時間(バッテリ新品時)です。)
  • バッテリ交換：可、5115RBM-500
  • 管理ソフトウェア：対応（添付）

クラストップの小型正弦波出力ラインインタラクティブUPSです。省スペースとコストパフォーマンスに優れた各種機能を搭載しています。 *1 … 定格100%、周囲温度25℃での満充電状態からのバックアップ時間(バッテリ新品時)です。

上へ戻る

サンワサプライ

UPS-350C

  • 運転方式：常時商用給電方式
  • コンセント数：3（スルー出力 3）
  • 出力容量：350VA 210W
  • バッテリ動作時の出力波形：矩形波
  • *1バックアップ時間：最小3分（10％負荷：約56分、50％負荷：約10分）
  • バッテリ交換：不可
  • 管理ソフトウェア：対応（添付）

USB＆RS-232C両対応、自動シャットダウンソフト付きコンパクトUPS。 ※バックアップ時間について
初期状態、周囲温度25℃、100％充電後、100％負荷の状態で約3分間です。周囲温度が高い場合や、本製品の使用によりバッテリが消耗している場合、充電が十分でない場合はバックアップ時間は短くなります。バックアップ時間は保証値ではありません。 *1 … 10％負荷：約56分、50％負荷：約10分

上へ戻る

UPS-500TK

  • 運転方式：常時商用給電方式
  • コンセント数：3（スルー出力 3）
  • 出力容量：500VA 300W
  • バッテリ動作時の出力波形：矩形波
  • *1バックアップ時間：3分（20℃、初期特性、定格負荷）
  • バッテリ交換：可、BP50T

OAタップ型で小型・軽量、500VAの無停電電源装置です。停電時に接続しているパソコンに電気を供給して大切なデータを守ります。 ※バックアップ時間について(保証値ではありません）
初期状態、周囲温度20℃、100%充電後、100%負荷の状態です。周囲温度が高い場合や、本製品の使用によりバッテリが消耗している場合、充電が十分でない場合はバックアップ時間は短くなります。 *1 … 20℃、初期特性、定格負荷

上へ戻る

UPS-750C

  • 運転方式：常時商用給電方式
  • コンセント数：3（スルー出力 3）
  • 出力容量：750VA 450W
  • バッテリ動作時の出力波形：矩形波
  • *1バックアップ時間：最小3分(10％負荷：約69分、50％負荷：約12分)
  • バッテリ交換：可
  • 管理ソフトウェア：対応（添付）

USB＆RS-232C両対応、自動シャットダウンソフト付きコンパクトUPS。 ※バックアップ時間について
初期状態、周囲温度25℃、100％充電後、100％負荷の状態で約3分間です。周囲温度が高い場合や、本製品の使用によりバッテリが消耗している場合、充電が十分でない場合はバックアップ時間は短くなります。バックアップ時間は保証値ではありません。 *1 … 10％負荷：約69分、50％負荷：約12分

上へ戻る

シャットダウンソフト付属UPS　UPS-420D

  • 運転方式：常時商用給電方式
  • コンセント数：2
  • 出力容量：420VA 252W
  • バッテリ動作時の出力波形：矩形波
  • *1バックアップ時間：5分（定格100％、周囲温度25℃、初期値でのバックアップ時間。（保証値ではありません））
  • 管理ソフトウェア：対応（添付）

自動シャットダウンソフト&通信ケーブル標準付属 自動シャットダウン・電源モニタリングなどの機能を備えた「LANSafeIII」「FailSafeIII」を標準添付。 *1 … 定格100％、周囲温度25℃、初期値でのバックアップ時間。（保証値ではありません）

上へ戻る

シャットダウンソフト付属UPS　UPS-650D

  • 運転方式：常時商用給電方式
  • コンセント数：4
  • 出力容量：650VA 400W
  • バッテリ動作時の出力波形：矩形波
  • *1バックアップ時間：5分（定格100％、周囲温度25℃、初期値でのバックアップ時間。（保証値ではありません））
  • 管理ソフトウェア：対応（添付）

*1 … 定格100％、周囲温度25℃、初期値でのバックアップ時間。（保証値ではありません）

上へ戻る

●バックアップ時間を実際に検証してみました。
使用機材
PC本体：eX Computer B30J-6360E
消費電力：アイドル時 123W/180VA
モニタ：ナナオS2411W
消費電力：43W/44VA
バッテリ残量が少なくなるまでを測定。
（ブザーが1秒間隔に鳴るまで）
測定結果
・BX35F　結果：11分
正直5、6分くらいで切れると思ったのでこれはかなり嬉しい誤算でした。
・BY50FW　結果：12分
このクラスではまずまずの結果です。
これだけの時間が稼げればファイルの待避からシャットダウンまで余裕をもって行うことができます。
・BY75SW　結果：32分
今回一番の大出力UPSというだけあって、停電状態から30分以上ももつことができました。
【注】PCの稼動状況により、バックアップ時間には差が生じます。今回は、PCが立ち上がっている状態（スクリーンセーバー：切）で計測を行いました。

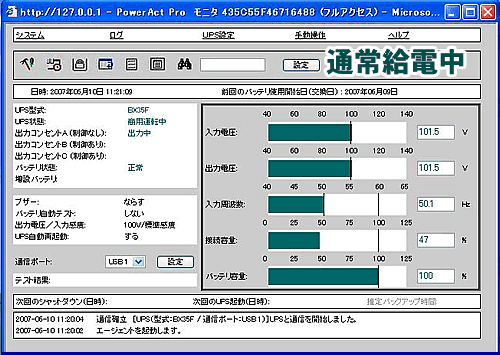

●便利な「自動シャットダウンソフト」を使ってみよう。
付属の自動シャットダウンソフトをご使用になると、停電時に自動的に データファイルの保護、コンピュータの終了処理を実行することができます。
※付属のUSB、シリアルケーブルをあらかじめ接続しておく必要があります。
事例(1)
エクセルを立ち上げている状態で停電が発生（PC前には誰もいない状態）		 事例(2)
折角のUPSもバッテリが切れちゃえば、折角作ったデータもパァ・・。
こんな時「自動シャットダウンソフト」がインストールされていれば…。
☆ファイル名を作り保存した後、シャットアウトを行うことができます！
同梱ソフト:「PowerAct Pro」 Windows、Linux版/「UPS Power Manager」Mac版
